  • YSJ双支点焊接机架

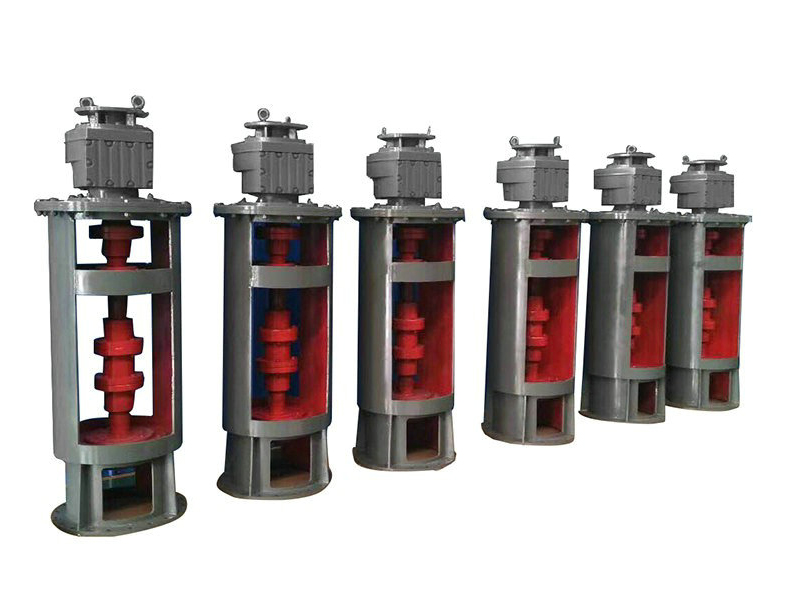

YSJ双支点焊接机架

搅拌机可选用YSJ双支点焊接机架,一些小功率和较小的轴向载荷等场合。但同时必须满足下列条件之一:①电动机与变速器具备两个支点,并经核算批准轴承能够承受由搅拌轴传递而来的径向和轴向载荷者;②同时具备选用单支点机架条件中的①和②一④项中之一者,···

立即咨询立即咨询
联系热线 13225443687

搅拌机可选用YSJ双支点焊接机架,一些小功率和较小的轴向载荷等场合。
  但同时必须满足下列条件之一:
  ①电动机与变速器具备两个支点,并经核算批准轴承能够承受由搅拌轴传递而来的径向和轴向载荷者;
  ②同时具备选用单支点机架条件中的①和②一④项中之一者,上、下可以或许组成一对轴支承。单支点机架机架设有能承受双向载荷的支持,轴向载荷全部卸到机架支撑上,能保证加快机的传动品质,延长利用寿命,适用于均匀负载、中等攻击条件下的所有搅拌作业场所。
  当具备下列条件之一时,可选用单支点机架:
  ①电动机或变速器有一个支点,经核算可承受搅拌轴的载荷;
  ②设置底轴承作为一个支点;
  ③轴封本体设有可以或许作为支点的轴承;④在搅拌设备内,搅拌轴中部设有导向轴承,可以或许作为一个支点。双支点机架机架中间设有两个独立支承,适用于重攻击负载或对搅拌密封拆卸有高要求的特殊场所。加快机输出轴与搅拌轴连接必须采用弹性联轴器。当不具备选用单支点或无支点机架的条件时,应选用双支点机架。
  以保证把持时搅拌轴下端的偏摆量不大机架应保证变速器的输出轴与搅拌轴对中,机架搅拌装备的机架应该使搅拌轴有足够的支承间距。同时还应与轴封装置对中。机架轴承除承受径向载荷外,还应承受搅拌器所产生的轴向力。多数情况下,机架中间还要装配中间轴承装配,以改进搅拌轴的支承条件。机架的型式可分为无支点机架、单支点机架和双支点机架三种。无支点机架机架本身无支撑点,搅拌轴系以加快机输出轴的两个轴承支点作为支持。适用于轴向力较小或仅受径向力,搅拌负载平匀的场所。
